Pozycjonery spawalnicze

Zaopatrzą się u nas Państwo w nowoczesne, praktyczne pozycjonery spawalnicze z dołączonym stołem uchylnym. Urządzenia te wykorzystuje się do obracania rur i innych okrągłych detali w trakcie wykonywania określonych prac obróbczych i montażowych. Wykorzystywanie tego typu maszyn pozwala na zwiększenie szybkości spajania poszczególnych elementów oraz poprawienie jakości wytwarzanych w ten sposób wyrobów. Kompaktowa konstrukcja dostępnych u nas modeli sprawia, że zajmują one niewiele miejsca. Odchylenie płyty czołowej do poziomu 90 stopni sprzyja poprawie ergonomii stanowiska pracy.

Nowoczesne urządzenia mają wbudowany czujnik prądu spawania. Dzięki temu uruchamiają się one automatycznie po włączeniu spawarki. Pozycjonery spawalnicze do rur wyposażone są również w kilkubiegowy potencjometr umożliwiający płynną regulację prędkości. Poszczególne maszyny różnią się między sobą maksymalnym dopuszczalnym udźwigiem. W zależności od indywidualnych potrzeb, mają Państwo możliwość do wyboru produkty, na których jednorazowo można umieścić materiał o masie od 100 do 1000 kg.


WP005

Funkcjonalność
Nadaje się do spawania, obracania i pozycjonowania małych i średnich detali.
Stół obrotowy z 3x120° ustawionymi rowkami i otworami gwintowanymi M10 z krawędzią centrującą o średnicy 25 mm
Stół uchylny w krokach co 15° w zakresie 0-90°
Precyzyjna regulacja prędkości za pomocą dziesięciobiegowego potencjometru
Ustawioną wartość można odczytać z pokrętła
Dzięki wbudowanemu czujnikowi prądu spawania, obrót rozpoczyna się automatycznie po rozpoczęciu spawania
Obrót można również uruchomić za pomocą przycisku lub przełącznika nożnego
Wyposażony w przesuwny podajnik prądu
Kompaktowa konstrukcja, niska waga

Sterowanie
Włącznik/wyłącznik wykrywania prądu spawania
Przełącznik nożny
Przycisk START do obracania
Kontrola prędkości
Przełącznik kierunku obrotu
Wyłącznik główny

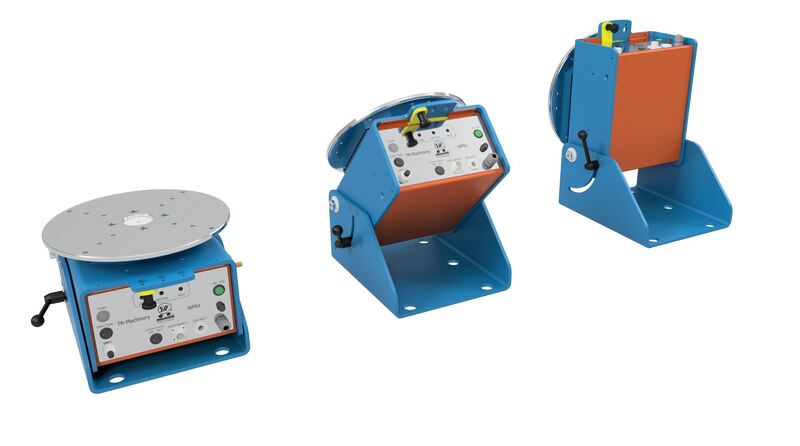

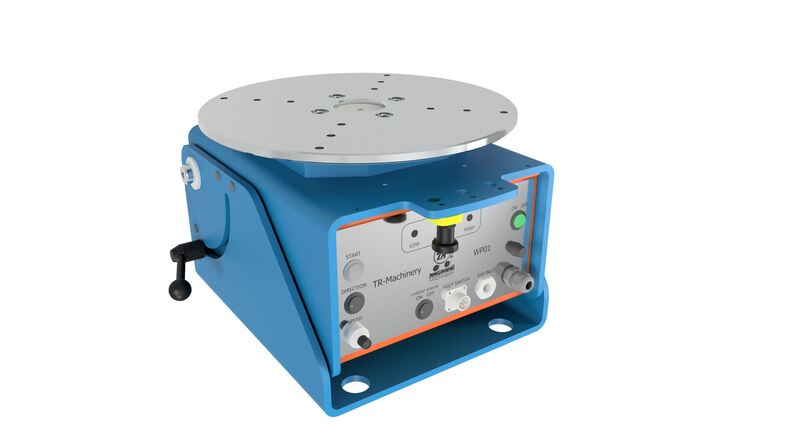

WP010



Funkcjonalność
Nadaje się do spawania, obracania i pozycjonowania małych i średnich detali.
Stół obrotowy z 4x90° ustawionymi rowkami i otworami gwintowanymi M10 z krawędzią centrującą o średnicy 60 mm
Stół uchylny w krokach co 15° w zakresie 0-90°
Za pomocą technicznej dźwigni zmiany biegów można wybrać dwa rodzaje biegów, dzięki czemu dostępny jest bardzo szeroki zakres prędkości
Precyzyjna regulacja prędkości za pomocą dziesięciobiegowego potencjometru
Ustawioną wartość można odczytać z pokrętła
Dzięki wbudowanemu czujnikowi prądu spawania, obrót rozpoczyna się automatycznie po rozpoczęciu spawania
Obrót można również uruchomić za pomocą przycisku lub przełącznika nożnego
Wyposażony w przesuwny podajnik prądu oraz podłączenie do gazu spawalniczego
Możliwość wbudowania w kompletny system z opcjonalnymi akcesoriami

Sterowanie
Włącznik/wyłącznik wykrywania prądu spawania
Przełącznik nożny
Przycisk START do obracania
Kontrola prędkości
Przełącznik kierunku obrotu
Wyłącznik główny

Opcje
Sanki z rowkiem T
Stół
Uchwyt do palników 25 i 38mm
Pneumatyczna końcówka obrotowa
Łączenie profilu aluminiowego z płytą montażową
                Dla odległości 1000, 1500 oraz 2000 mm

WP050



Funkcjonalność

Przeznaczony głównie jako osprzęt pomocniczy dla technologii spawania i cięcia
Stół roboczy:
          - Średnica: 600mm
          - Rowki T, 4x90° pozycje (szerokość rowka 14mm)
          - Gwintowane otwory M10-do mocowania uchwytu lub
            obrabianego przedmiotu w układzie 4x90° o średnicach 200,350,500mm
          - Średnica otworu przelotowego: 150 mm
Prędkość obrotowa: 0,02 … 5 obr./min, regulowana bezstopniowo
(można wybrać inne zakresy prędkości).
Zmotoryzowany stół, w zakresie 0-90°

Sterowanie

Na ramie wychylnej:
           - Wyłącznik główny
           - Przycisk zasilania
           - Wyłącznik czujnika prądu
           - STOP
Pilot zdalnego sterowania z 3-metrowym kablem do szybkiego podłączania:
           - Przełącznik kierunku
           - Regulacja prędkości
           - Przełącznik kierunku odchylania
           - STOP
Pedał nożny do uruchamiania obrotów, z 3-metrowym kablem do szybkiego podłączani

Specyfikacje

   WP005 WP010 WP025 WP050
 Nośność  50 kg
100 kg
 250 kg
500 kg
 Prędkość obrotowa
 0,4 - 4,5 obr/min
 0,2 -10 obr/min
 0,2 -4 obr/min   0,2 -5 obr/min
 Moment obrotowy
 25 Nm
100 Nm
 210 Nm
550 Nm
 Zakres przechylania
 0°-90°, co 15°
0°-90°, płynnie
 -10°-100°, korba
0°-90°, silnik elektr.
 Średnica stołu
 200 mm
 350 mm
 400 mm
600 mm
 Rodzaj mocowania
 Rowki i otwory gwintowane M10 otwory gwintowane M10  otwory gwintowane M10  Rowki i otwory gwintowane M10-4x90°ƒ-200,350,500
 Prąd spawania
 200A / 60%
250A / 60% 250A / 60%   300A / 60%
 Zasilanie  230V / 50HZ
 230V / 50HZ  230V / 50HZ 400V / 50HZ
 Wymiary  367x318x189 (mm)
390x395x255 (mm)
460x790x440 (mm)

 Waga  21,6 kg
